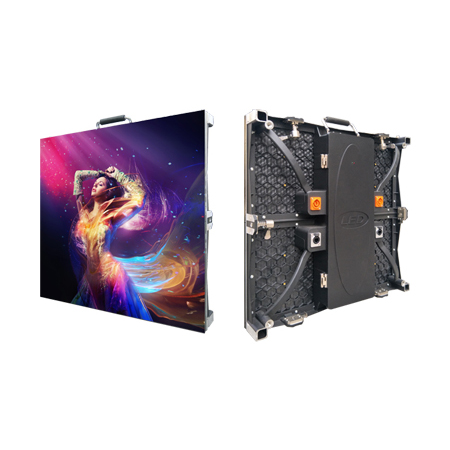

led電子顯示屏一共有五種信號,這五種信號必須經過協調才能完成數據傳輸,才能完成顯示工作。今天主要為你們簡單介紹下LED電子顯示屏顯示原理介紹及信號走向分析。
所述led電子顯示屏由數據采集系統、控制系統和顯示系統組成。數據信號的方向是:外圍計算機dvi圖形卡-數據發送卡-數據接收卡-集線器開關板-顯示屏幕。
實際情況是,集線器交換臺是數據傳輸中的最后一個鏈路,所有信號都可以在集線器交換臺上找到。集線器開關板是將控制板發出的信號分成幾條支流的卡板,也稱為裂片板。在正常情況下,它是根據led電子顯示屏本身的垂直數目來確定的。
顯示屏包含各種信號,信號從集線板開始,并連接到單元板或模塊以完成數據傳輸。除了作為串行傳輸的數據信號外,其他信號都是并行傳輸的。對各種信號效應的分析如下:
(1)clk時鐘信號:提供給移位寄存器的移位脈沖,每個脈沖都會導致數據移入或移出一位元。數據口上的數據必須與時鐘信號相協調才能正常傳輸數據。數據信號的頻率必須是時鐘信號頻率的1/2。在任何情況下,當時鐘信號異常時,整個盤會顯示無序。
(2)stb鎖定信號:當數據傳輸過程中完成時,stb鎖定信號是有效的。移位寄存器中的數據被鎖定,其數據內容被驅動電路點亮以顯示led。然而,由于驅動電路是由啟動信號控制的,其照明的前提必須是使能量開放。鎖定信號還必須與時鐘信號協調,以顯示完整的圖像。在任何情況下,當鎖定信號異常時,整個車牌會顯示混亂。
(3)啟用信號:全屏亮度控制信號,也用于顯示屏消去。只需調整其占用率,以控制亮度的變化。當啟用信號出現異常時,整個led電子顯示屏將呈現不亮、不暗或不跟隨的狀態。
(4)彩色數據信號:提供顯示圖像所需的數據。它必須與時鐘信號協調,才能將數據傳輸到任何顯示點。一般情況下,顯示中的紅色、綠色和藍色數據信號是分開的。如果一個數據信號短路到正極或負極,則對應的顏色會顯得完全明亮或不明亮。當數據信號掛起時,會顯示相應的顏色。情況是不確定的。
(5)abcd線信號:只在動態掃描顯示時存在。abcd實際上是一個二進制數,a是最低位。如果二進制意味著abcd信號控制的最大范圍是16行(000-1111),在1/4掃描中,只要有ab信號可用,因為ab信號的表示范圍是4行(00-11)。當線路控制信號出現異常時,會出現顯示錯位、高亮或圖像重疊等現象。
